SJJR型棘轮紧线器

文章出处：http://www.hebliwang.com发表时间:2018-12-24【大中小】

产品简介：紧线器分为手拉葫芦、手扳葫芦和棘轮紧线器以及双钩紧线器。其中，手拉葫芦、手扳葫芦主要用于拉紧电力和架空线路的电线等各类缆线，牵引、搬移设备等重物，汽车运输时固定大型设备等货物。手拉葫芦、手扳葫芦按驱动方式有手拉和手扳两种，手拉葫芦是通过手拉环链达到拉紧、起重的目的，手扳葫芦有环链手扳葫芦和钢丝绳手扳葫芦，手扳葫芦是通过手柄扳动环链或钢丝绳达到拉紧、起重的目的。手拉葫芦、手扳葫芦可以进行提升、牵引、下降、校准等作业。若配置卡线器等特殊装置，不但可以作非直线牵引作业，而且可以很方便地选择合适的操作位置，或以较小吨位的机具成倍地扩大其负载能力，对较大吨位负载可以采用数个手拉葫芦、手扳葫芦并列作业。棘轮紧线器又称棘轮手扳葫芦，是一种在输电线路工程施工中用于收紧钢绞线、小截面导线的张紧、紧线的工具。通常先使用卡线器固定导线，再通过紧线器将导线收紧到合适的弧垂。双棘轮紧线器的结构包括支架、棘轮、转轴，棘爪。其中，转轴设在支架中，其两端分别固定有棘轮，每个棘轮与棘爪相配合，棘爪活动固定在支架上。

技术参数：

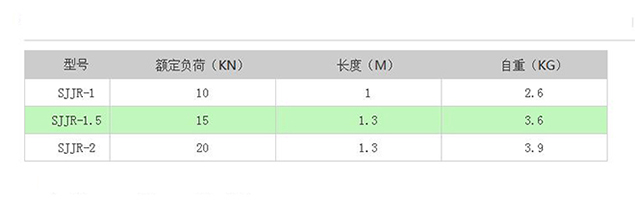

SJJR型棘轮手扳葫芦技术参数

解决方案：

目前，在货运行业中，捆扎货物需儿个人操作，费时，费力，很不方便。棘轮手扳葫芦是目前解决此类行业问题的优选方案。应用棘轮紧线器，所采用的技术方案是：将线绳绕压在圆头直杆上，然后转动转轴，转轴带动棘轮转动，同时棘爪与棘轮进行咬合，当转轴停止转动时，棘爪将棘轮固定，防止回转。

在本技术方案中，所述紧线器可根据实际需要选择棘轮集线器或双棘轮紧线器。棘轮手扳葫芦解决方案所涉及的技术方案结构简单、使用方便，一个人便可操作，劳动强度低，且工作效率高，采用双棘轮结构使其性能更可靠，特别适合货运中钢丝绳使用。

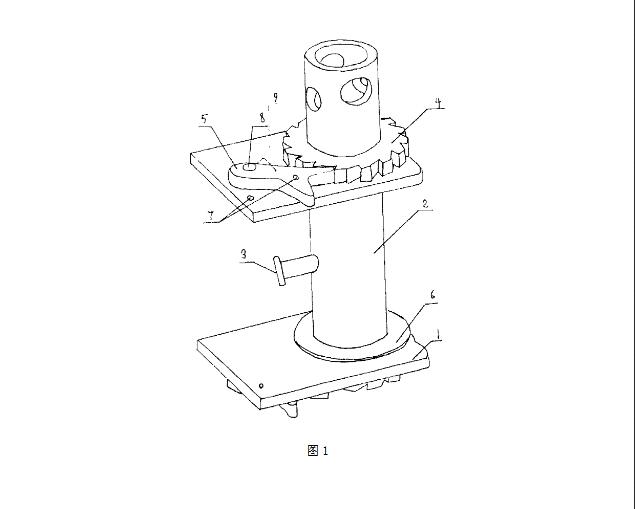

双棘轮紧线器使用方法：将线绳绕压在圆头直杆3上，然后转动转轴2，转轴2带动棘轮4转动，同时棘爪5与棘轮4进行咬合，当转轴停止转动时，棘爪5将棘轮4固定。单向操作是负荷小时使用：提前将一侧棘爪抬起，用销钉穿过支架和棘爪上的销孔，使用另外一侧即可。有图有真相：
