保定清苑石材夹具
文章出处:http://www.hebliwang.com发表时间:2018-08-27【大 中 小】
石材夹具简称吊板夹。石材夹具是石材企业必不可少的物料输送工具。石材夹具是一种使用很普遍的非标装置。现将其设计原理简介如下,供参考。

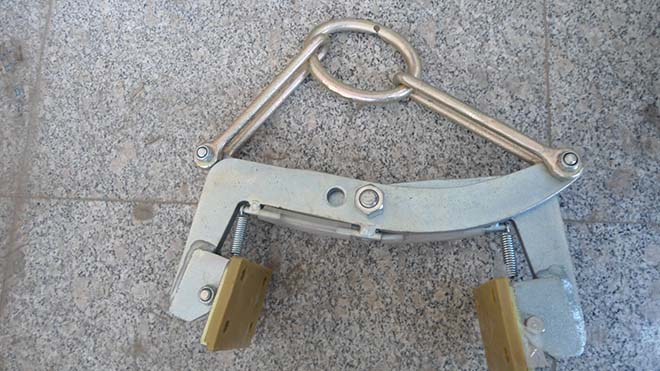

吊板夹由橡胶板、夹块、杠杆、拉杆、吊耳、四个销子等组成。
石材夹具厂家贴士:
受力分析:
-
吊板夹的几何尺寸与吊运物重量无关。
-
当阻力臂一定时,动力臂随石块厚度增加而减少,直###零和负值。为了避免这种现象,可以限定动力臂的值不要过小(一般不要小于180-200)。
-
对阻力臂的选取主要考虑杠杆的制造要求,即夹块要全部夹在石板上。当石块厚度不大时,(小于50时),阻力臂150。当石块厚度>50时,阻力臂的值应适当增加,以便既能满足制造要求,又可使外型保持美观。
强度计算:
计算石材夹具的强度主要是为了选择杆杠、拉杆、销轴的截面尺寸。
-
石材夹具杠杆一般采用矩形截面,常用钢板制造,也可锻造。
-
销轴的计算。
石材夹具厂家贴士:
实际应用中如要求石材夹具吊运的石块厚度有一个变化范围(*** - min),则先按***进行设计计算,再按min进行校核。
拉杆截面选取:
由于石材夹具的拉杆只受拉力作用(只在吊重偏时才有弯曲作用),故常按杠杆两端宽度较小处选取钢板宽度,而厚度取与杠杆厚度相同。###后可按相关公式进行强度校核。
